JM7/644X0膜片式液壓、氣動快開排泥閥
- 質量穩定：實行全過程質量監控，細致入
微，全方位檢測！ - 價格合理：高效內部成本控制，減少了開
支，讓利于客戶！ - 交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
我們?yōu)槟峁┤坠こ涕y門解決方案銷售熱線：0510-82828883
郵箱：beifava@163.com
地址：江蘇省無錫市新吳區新洲路222號
特點用途與產品圖
膜片式液壓、氣動快開排泥閥的主要特點是采用雙室隔膜傳動機構替代活塞式，無運動認捐，壽命長。膜片式液壓、氣動快開排泥閥主要用途是安裝在各類沉淀池的底部壁外，用以排除池底的泥沙及污物。
膜片式液壓、氣動快開排泥閥的主要特點是采用雙室隔膜傳動機構替代活塞式，無運動認捐，壽命長。膜片式液壓、氣動快開排泥閥主要用途是安裝在各類沉淀池的底部壁外，用以排除池底的泥沙及污物。
主要技術參數
| 型號 | 公稱壓力PN(MPa) | 殼體試驗壓力PN(MPa) | 隔膜傳動介質 | 隔膜傳動工作壓力PN(MPa) | 介質溫度 |
| JM7/644X0 | 1.0 | 1.5 | 清水、氣 | 0.15.0 | 0-80℃ |
主要外形連接尺寸 (法蘭連接尺寸符合GB4216)
| 公稱通徑DN | L | L1 | H |
| 100 | 160 | 120 | 370 |
| 150 | 190 | 150 | 440 |
| 200 | 225 | 190 | 530 |
| 250 | 260 | 220 | 615 |
| 300 | 280 | 260 | 785 |
| 350 | 315 | 300 | 880 |
| 400 | 340 | 340 | 970 |

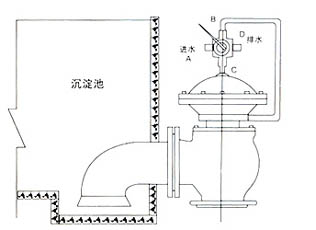

產品結構
