氣動三通球閥
- 閥門型號：Q644F/H，Q645F/H，Q614F/H，Q615F/H
- 通徑規格：法蘭DN15～DN300，螺紋DN15～DN50
- 結構形式：三通L型，三通T型
- 閥體材質：鑄鋼WCB、不銹鋼304、不銹鋼316
- 公稱壓力：PN10、PN16、PN25、PN40、PN64
- 適用溫度：-29～+300℃
- 應用范圍：氣體、水、蒸汽、液體、油品、腐蝕性介質等
- 產品特點：一閥多用，分L型和T型，達到換向、分配、合流、分流
氣動三通球閥簡介：
氣動三通球閥流向原理說明：
氣動三通球閥是用于管道中介質換向、合流及分流的作用，主要由T型或L型三通球閥與氣動執行器連接組成，按連接方式不同可分為法蘭及內螺紋。氣動三通L型球閥是對兩條相互垂直的通道進行介質流向的切換或截斷，起到分配作用，而T型球閥不僅可對介質流向進行切換，還可以使三個通道互相連通或關閉其中任意一條通道，起到分流、合流作用。可根據工況需要，在氣動三通球閥執行器上加裝閥門定位器及其它相關配件，即可控制球閥球芯的運轉，達到對管路中介質的自動化控制。

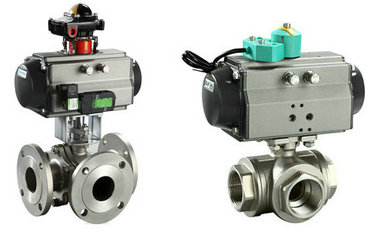

氣動法蘭三通球閥 氣動內螺紋三通球閥
氣動三通球閥優點：
1、可選用不同連接形式，分為氣動法蘭三通球閥和氣動螺紋三通球閥，滿足不同使用工況。
2、密封效果極佳，采用軟密封四氟乙烯彈性變形可達到無泄漏密封。
3、一閥多用：可制成L型通口，也可制成T型通口，達到分配、合流、分流等功能。
4、氣動三通球閥安裝方便，可用任一通口作為介質的流通入口，并且無泄漏。
5、廣泛適用于環保、油品、冶金、蒸汽、能源、造紙、食品等管路系統中對介質進行流向改變或達到對介質分流或混合。
|
氣動三通球閥標準規范：
1．設計和制造：GB／T12237-1989；APl608。
2．檢驗和試驗：GB／T13927-1992；APl598。
3．法蘭連接：JB／T79]一2-1994；ASME／ANSIB165。
4．結構長度：JD-2002
回訊器：也叫限位開關，遠程反饋開關信號(防爆)
電磁閥：雙作用選二位五通、單作用選二位三通(防爆)
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油
閥門定位器：輸入4～20mA信號,實現閥門調節功能YT-1000R
|

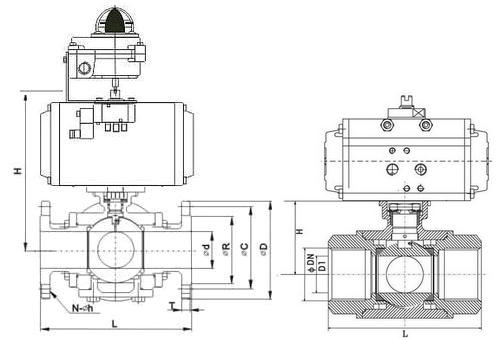

 氣動法蘭三通球閥結構圖 氣動內螺紋三通球閥結構圖 |
氣動三通球閥技術參數：
| 公稱通徑 | DN10～DN300(mm) (螺紋1/2"～2") |
| 公稱壓力 | PN1.0、1.6、2.5、4.0、6.4MPa |
| 驅動形式 | 壓縮空氣4-7bar（可帶手動裝置） |
| 連接方式 | 法蘭式、內螺紋連接 |
| 結構形式 |
L型三通閥體、T型三通閥體
|
| 動作范圍 | 0～90° 0～180° |
| 使用溫度 |
PTFE:-29～+178℃，PPL:-29～+300℃
|
| 適用介質 | 水、蒸汽、液體、油品、腐蝕性介質等 |
| 控制方式 | 開關模式，調節型（定位器4-20mA模擬信號） |
| 作用形式 | 單作用彈簧復位（常開型，常閉型），雙作用（氣開氣關） |
氣動三通球閥流向原理說明：
氣動三通球閥根據結構形式及流通方向不同分為L型和T型，介質流通方向圖如下。

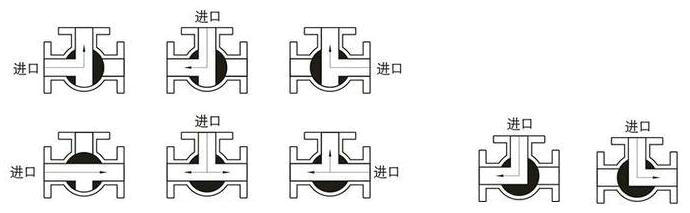

T型三通球閥流向圖 L型三通球閥流向圖
L型三通球閥只能連接或截斷兩條相互垂直正交的管道，不能同時保持第三條管道的相互連通，只起到分配作用。
T型三通球閥能使三條正交的管道相互聯通或切斷任意第三條通道，達到兩進一出或一進兩出的的功能，起到分流、合流作用。
氣動三通球閥性能參數：
| 公稱通徑DN(mm) | DN15-300 | |||||
| 公稱壓力 | PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
| 試驗壓力 | 強度試驗 | 1.5 | 2.4 | 3.8 | 6.0 | 9.60 |
| 密封試驗 | 1.1 | 1.8 | 2.8 | 4.4 | 7.04 | |
| 低壓氣密試驗 | 0.4～0.7 | |||||
| 適用介質 | 氣體、水、油品、蒸汽或腐蝕性介質（常溫，低溫，高溫） | |||||
